NPT-putkiliittimien mitat ja luettelo ovat samat eri toimittajilta.
Materiaali Putkiliittimien tyypit, kuten ruostumaton teräs, messinki ja muovi.
Ison-Britannian ja Yhdysvaltojen NPT-kierteisten putkien liitososien käyttö instrumentointi- ja teollisuusputkien liitososissa.
NPT-putkenosaliittimet adapterit holkkhitsaukseen, NPT naaras, SAE ORB, BSPT uros, ORFS uros, DIN 2353 putkiliitin, metrinen o-rengas jne.
NPT-putkisovittimen muoto, kuten suora, kyynärpää, tee, ristikko, reduktori.
Voimme myös toimittaa jopa 2 tuuman bsp-varusteita.

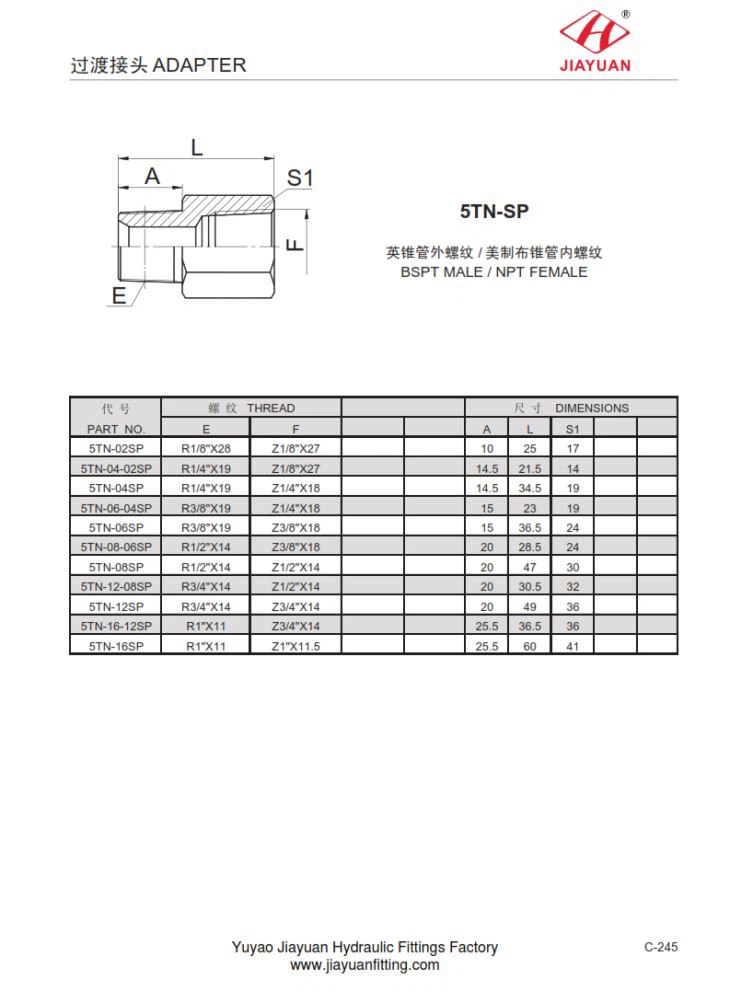

5TN-SP BSPT-UROS / NPT FEMALE -putkiliittimien kokokaavio seuraavasti:
PA RT NO . | T HR EA D | DIM E N S I O NS | |||
E | F |
| L | S1 | |
5 T N - 02S P | R1 / 8 " X 28 | Z 1/8 " X 27 | 10 | 25 | 17 |
5 T N - 04 - 02 S P | R1 / 4 " X 19 | Z 1/8 " X 27 | 14,5 | 21.5 | 14 |
5 T N - 04 S P | R1 / 4 " X 19 | Z 1/4 " X 18 | 14,5 | 34,5 | 19 |
5 T N - 06 - 04 S P | R3 / 8 " X 19 | Z 1/4 " X 18 | 15 | 23 | 19 |
5 T N - 06 S P | R3 / 8 " X 19 | Z 3/8 " X 18 | 15 | 36,5 | 24 |
5 T N - 08 - 06 S P | R1 / 2 " X14 | Z 3/8 " X 18 | 20 | 28.5 | 24 |
5 T N - 08 S P | R1 / 2 " X14 | Z 1/2 " X 14 | 20 | 47 | 30 |
5 T N - 12 - 08 S P | R3 / 4 " X14 | Z 1/2 " X 14 | 20 | 30,5 | 32 |
5 T N - 12 S P | R3 / 4 " X14 | Z 3/4 " X 14 | 20 | 49 | 36 |
5 T N - 16 - 12 S P | R1 " X 11 | Z 3/4 " X 14 | 25.5 | 36,5 | 36 |
5 T N - 16 S P | R1 " X 11 | Z1 " X 11,5 | 25.5 | 60 | 41 |
