Määritelmä: Komponentit DIN 2353 -leikkausrenkaiden liitosjärjestelmään, mukaan lukien mutteri, Funktionaalinen mutteri, leikkausrengas, O-rengas, väliseinän lukkomutteri, sidottu tiiviste banjo-liittimille, metallitiiviste, Eolastic-tiivisterengas, jota kutsutaan ED- tai WD-renkaaksi. Se palvelee 24 asteen kartiokytkintä, metrisiä nastojen tiivistysosia.
Menetelmä DIN-liitännöille Komponenttien käyttö: 1. Komponentit DIN 24 asteen kartioon, mutteri, toiminnallinen mutteri, leikkausrengas saumattomien teräsputkien liittämiseksi, tiivistystapa on mutterilla, leikkaa leikkurirengas puristusputkeen,
(1 on runko, 2 on mutteri, 3 leikkausrengas)

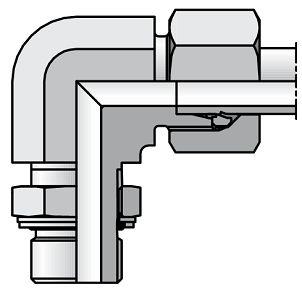

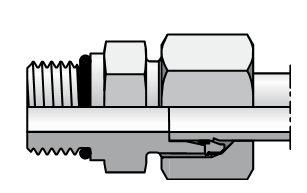

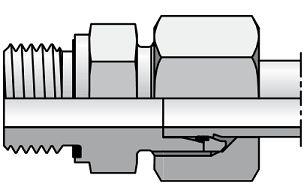

Tiivistekomponentit urosnastan liittimelle seuraavasti:
 O-rengas ISO 6149 Port |  ED rengas DIN 3869 | |
 O-rengas + kiinnitysrengas |  Liimattu pesukone pehmeällä tiivisteellä |  Metallia tai messinkiä |

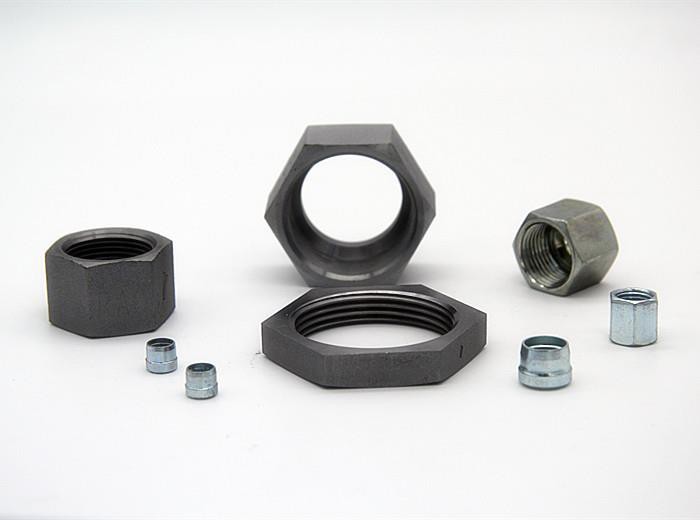

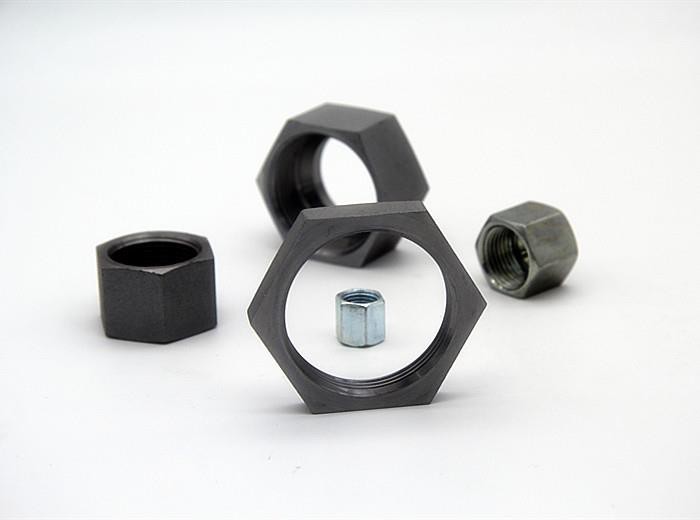

1. Mutteri DIN 3870 NL / NS
OSA NO. | LANKA | TUBE OD | MITAT | MPa | ||
E | C | d | S2 | |||
NL-12 | M12x1.5 | 6 | 14,5 | 6 | 14 | L |
NL-14 | M14x1.5 | 8 | 14,5 | 8 | 17 | |
NL-16 | M16x1.5 | 10 | 15,5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15,5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14x1.5 | 6 | 16,5 | 6 | 17 | S |
NS-16 | M16x1.5 | 8 | 16,5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20x1,5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |

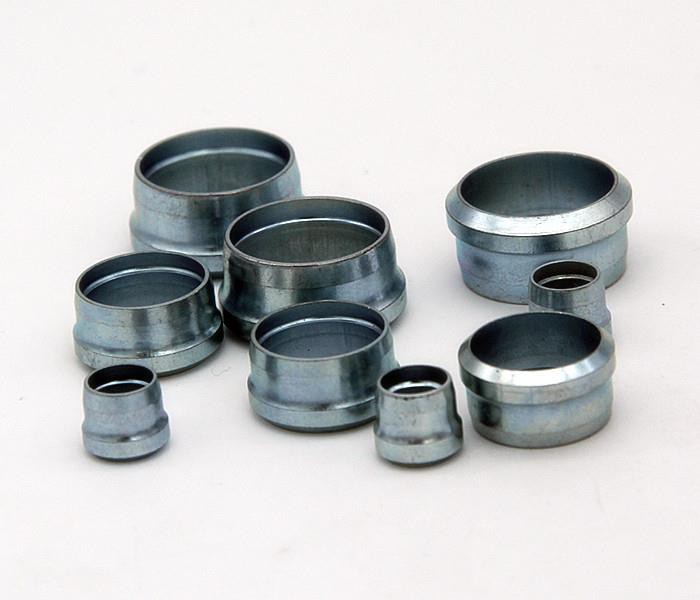

2. Leikkausrengas DIN 3861
OSA NO. | TUBE OD | MITAT | Huomautus | |||
RL-06 | 6 | L- ja S-sarja on saman kokoinen | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. ED-tiivisterengas BSPP: lle ja metrinen kierre- portti DIN 3869
OSA NO. | E THREAD | MITAT | |
METRINEN | BSP | h | |
WD-B02 | M10x1 | G1 / 8" X28 | 1 |
WD-M12 | M12x1.5 | 1,5 | |
WD-B04 | M14x1.5 | G1 / 4" X19 | 1,5 |
WD-M16 | M16x1.5 | 1,5 | |
WD-B06 | G3 / 8" X19 | 1,5 | |
WD-M18 | M18X1.5 | 1,5 | |
WD-M20 | M20x1,5 | 1,5 | |
WD-B08 | G1 / 2" X14 | 1,5 | |
WD-M22 | M22X1.5 | 1,5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4" X14 | 1,5 |
WD-B16 | M33X2 | G1" X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4" X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2" X11 | 2 |

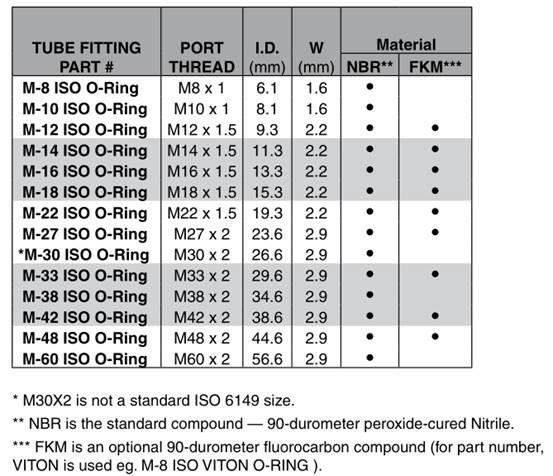

4. ISO 6149 O-rengas metrisen suoran langan portille

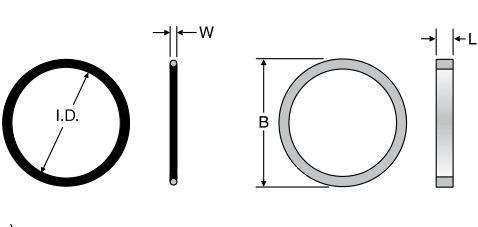

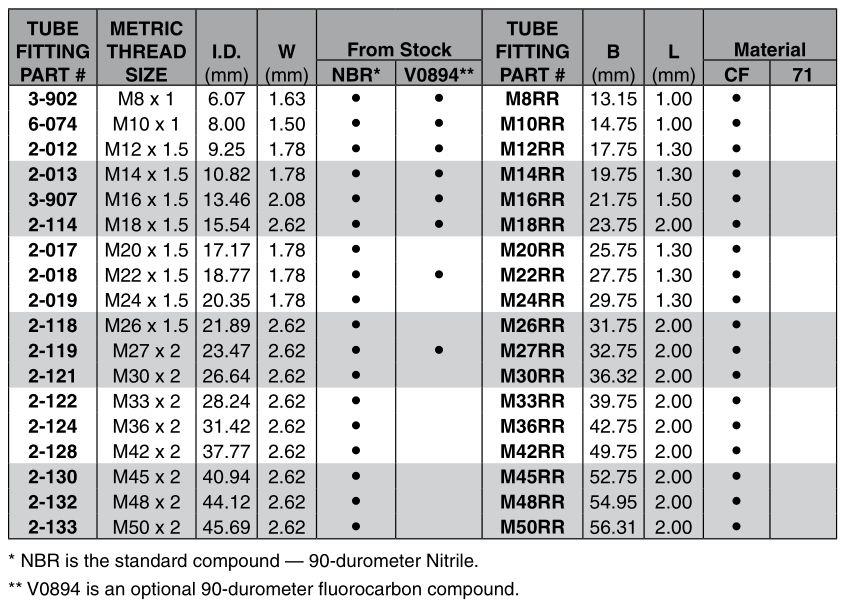

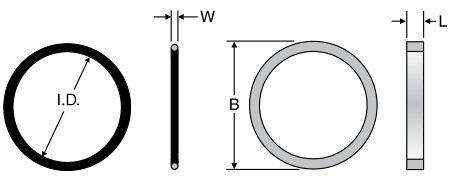

5. Metrinen O-rengas + kiinnitysrengas ISO 9974-1 / DIN 3852-1Port
6. BSPP O-rengas + kiinnitysrengas ISO 1179-1 / DIN 3852-2 -portille

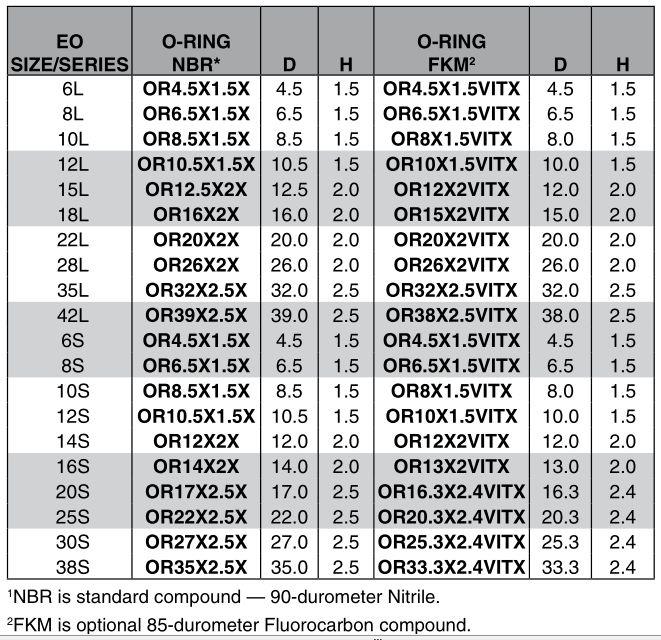

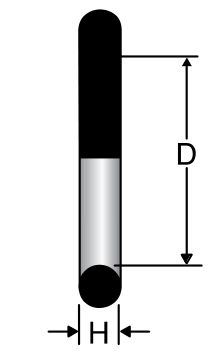

7. O-rengas DKO: n kääntyville muttereille, hitsausnippaille ja korkille
