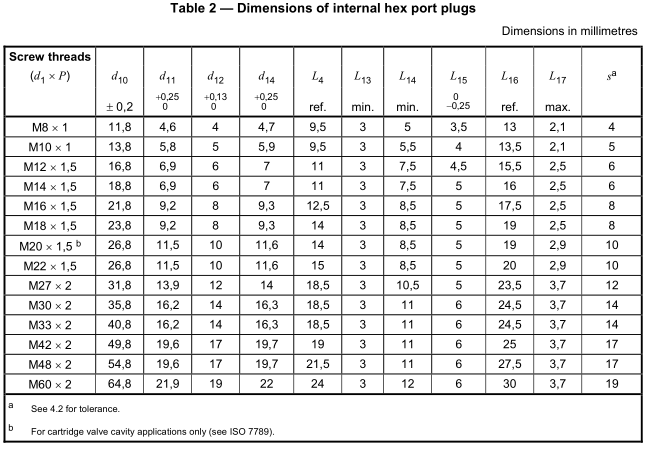

ISO 6149 -4 Vakioliitännät neste- ja yleiskäyttöön - Portit ja nastat, joissa on ISO 261 -metriset langat ja O-renkaan tiivistys - Osa 4: Ulkoisten kuusikulma- ja sisäpuolisten pistokkeiden tulpat, mitat, suunnittelu, testausmenetelmät ja vaatimukset
Tässä asiakirjassa määritetään ulkoisten kuusikulma- ja sisäpuolisten kuusiliittimien mitat ja suorituskykyvaatimukset käytettäväksi ISO 6149-1 -porttien kanssa.
Tämän asiakirjan mukaisia porttiliitäntöjä voidaan käyttää jopa 63 MPa: n (630 bar1) käyttöpaineissa. Sallittu käyttöpaine riippuu pistokkeen pään koosta, materiaaleista, rakenteesta, työolosuhteista, käytöstä jne.
Tämän asiakirjan mittatietojen noudattaminen ei takaa mitoitettua suorituskykyä. Jokaisen valmistajan odotetaan suorittavan testin tässä asiakirjassa esitettyjen eritelmien mukaisesti varmistaakseen, että komponentit täyttävät suorituskykyarvot.
VAROITUS Tämän asiakirjan mukaisten nastojen päiden käyttö ISO 1179: n, ISO 9974: n ja ISO 11926: n asiaankuuluvien osien mukaisten porttien kanssa voi johtaa vaaralliseen tilanteeseen.
