Tuoteryhmä: BSPT-kierre putkiliittimiin
BSPT-lankakoko: G1 / 8 ”G3”, käytetään pääasiassa Isossa-Britanniassa, Länsi-Euroopassa ja Japanissa.
BSPT (R) uros- ja naaraslangan standardi BS 21: n, ISO 7/1 mukaisesti. JIS B 0203, samanlainen kuin 3852-2, muodossa Z, JIS B8363.
Putkikierretyyppeihin: Npt-sovitin, SAE ORB -sovitin, BSPP, Metric, UNF-porttiliittimet,

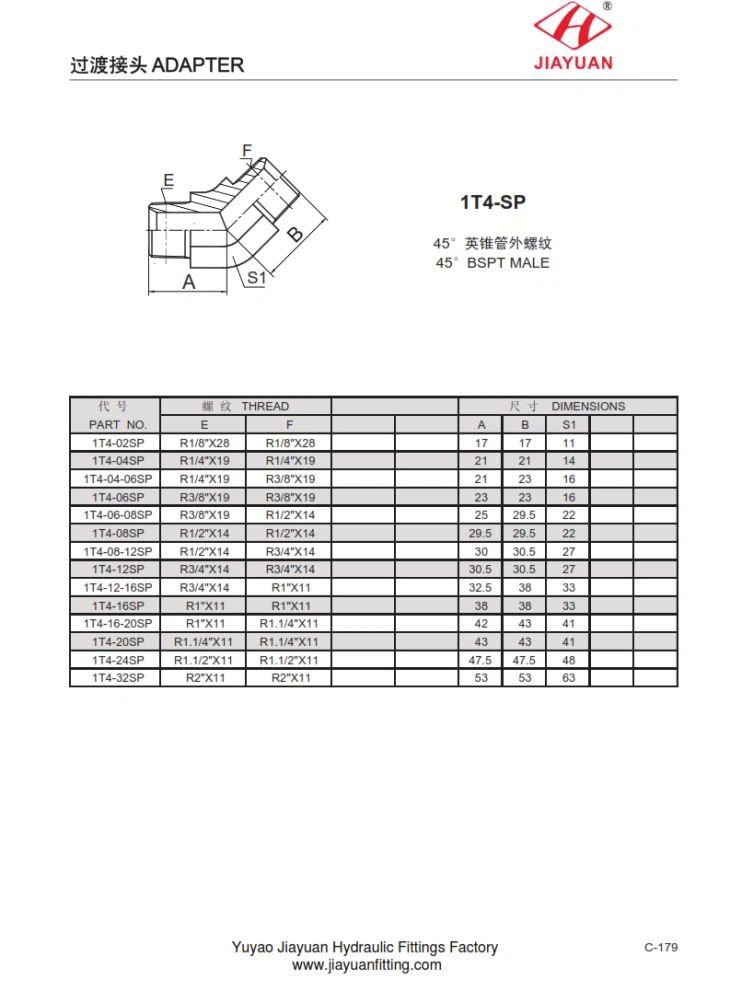

1T4-SP 45 ° BSPT UROS Mittakaavio seuraavasti:
OSA NO. | LANKA | MITAT | |||||
E | F |
| B | S1 | |||
1T4-02SP | R1 / 8" X28 | R1 / 8" X28 | 17 | 17 | 11 | ||
1T4-04SP | R1 / 4" X19 | R1 / 4" X19 | 21 | 21 | 14 | ||
1T4-04-06SP | R1 / 4" X19 | R3 / 8" X19 | 21 | 23 | 16 | ||
1T4-06SP | R3 / 8" X19 | R3 / 8" X19 | 23 | 23 | 16 | ||
1T4-06-08SP | R3 / 8" X19 | R1 / 2" X14 | 25 | 29.5 | 22 | ||
1T4-08SP | R1 / 2" X14 | R1 / 2" X14 | 29.5 | 29.5 | 22 | ||
1T4-08-12SP | R1 / 2" X14 | R3 / 4" X14 | 30 | 30,5 | 27 | ||
1T4-12SP | R3 / 4" X14 | R3 / 4" X14 | 30,5 | 30,5 | 27 | ||
1T4-12-16SP | R3 / 4" X14 | R1" X11 | 32.5 | 38 | 33 | ||
1T4-16SP | R1" X11 | R1" X11 | 38 | 38 | 33 | ||
1T4-16-20SP | R1" X11 | R1.1 / 4" X11 | 42 | 43 | 41 | ||
1T4-20SP | R1.1 / 4" X11 | R1.1 / 4" X11 | 43 | 43 | 41 | ||
1T4-24SP | R1.1 / 2" X11 | R1.1 / 2" X11 | 47.5 | 47.5 | 48 | ||
1T4-32SP | R2" X11 | R2" X11 | 53 | 53 | 63 | ||
