Tuoteryhmä: BSPT-kierre putkiliittimiin
BSPT-lankakoko: G1 / 8 ”G3”, käytetään pääasiassa Isossa-Britanniassa, Länsi-Euroopassa ja Japanissa.
BSPT (R) uros- ja naaraslangan standardi BS 21: n, ISO 7/1 mukaisesti. JIS B 0203, samanlainen kuin 3852-2, muodossa Z, JIS B8363.
Putkikierretyyppeihin: Npt-sovitin, SAE ORB -sovitin, BSPP, Metric, UNF-porttiliittimet,

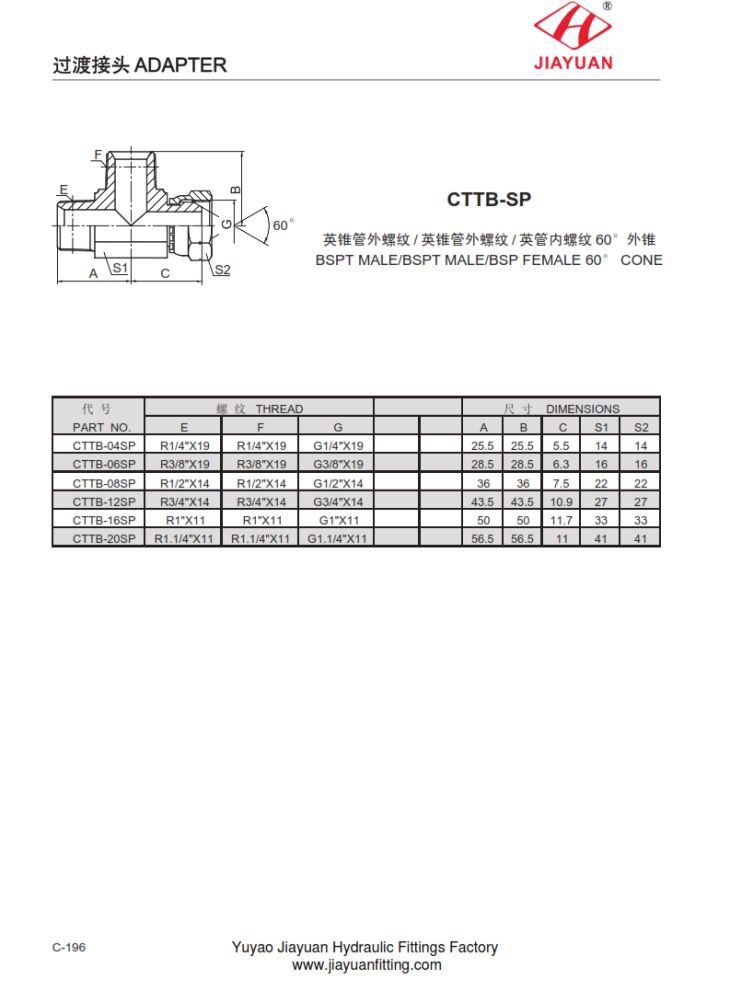

CTTB-SP BSPT-UROS / BSPT-UROS / BSP-NAISEN 60 ° kartiomainen mittakaavio seuraavasti:
OSA NO. | LANKA | MITAT | ||||||
E | F | G |
| B | C | S1 | S2 | |
CTTB-04SP | R1 / 4" X19 | R1 / 4" X19 | G1 / 4" X19 | 25.5 | 25.5 | 5.5 | 14 | 14 |
CTTB-06SP | R3 / 8" X19 | R3 / 8" X19 | G3 / 8" X19 | 28.5 | 28.5 | 6.3 | 16 | 16 |
CTTB-08SP | R1 / 2" X14 | R1 / 2" X14 | G1 / 2" X14 | 36 | 36 | 7,5 | 22 | 22 |
CTTB-12SP | R3 / 4" X14 | R3 / 4" X14 | G3 / 4" X14 | 43.5 | 43.5 | 10,9 | 27 | 27 |
CTTB-16SP | R1" X11 | R1" X11 | G1" X11 | 50 | 50 | 11,7 | 33 | 33 |
CTTB-20SP | R1.1 / 4" X11 | R1.1 / 4" X11 | G1.1 / 4" X11 | 56.5 | 56.5 | 11 | 41 | 41 |
