Sitä kutsutaan myös toisinaan National Pipe Thread, NPTF (F for Fuel), American Standard Taper tai yksinkertaisesti "pipe".
NPT-sovittimien tyypit: uros- tai naarassovitin
Tuotestandardi: ISO 11926-3, SAE J514 ja BS 5200
NPT-sovittimien kokokaavio on 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT jne.
Materiaali: hiiliteräs, ruostumaton teräs tai kupariseos
NPT-sovittimien muoto: suora, kyynärpää, tee, risti, vaimennin jne.
NPT-sovittimet kääntyvään liittimeen, metrinen sovitin, bspp-sovitin, sae-sovitin jne.

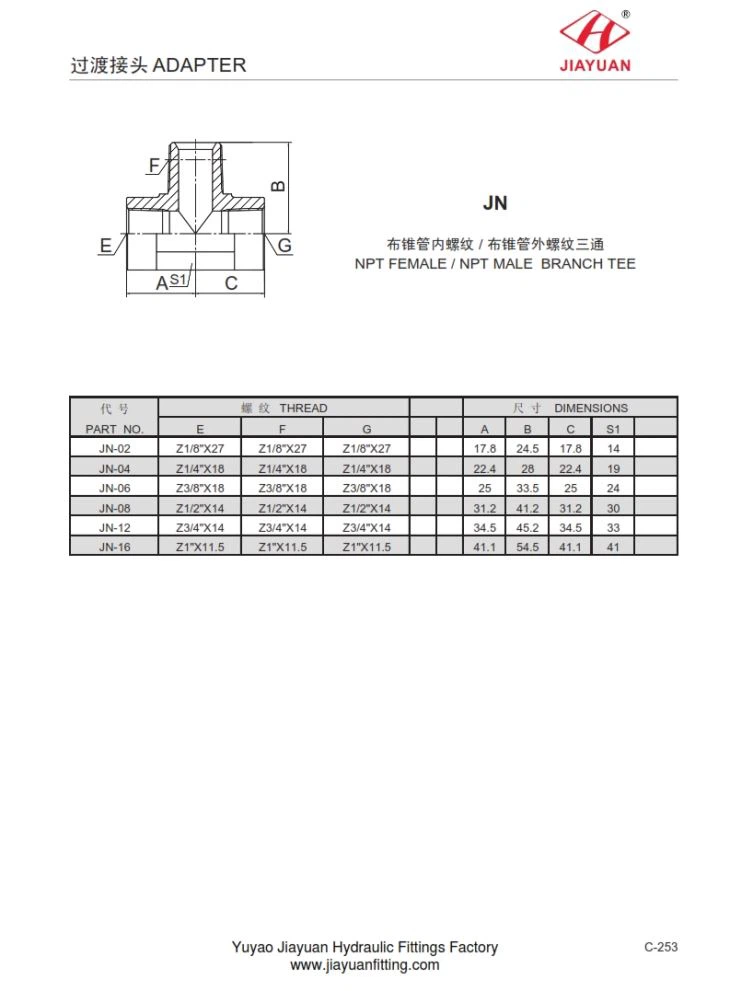

JN NPT FEMALE / NPT UROS-KIERROS-TEE -sovittimen mitat seuraavasti:
PA RT NO . | T HR EA D | DIM E N S I O NS | ||||||
E | F | G |
| B | C | S1 | ||
J N - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | Z 1/8 " X 27 | 17.8 | 24,5 | 17.8 | 14 | |
J N - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | Z 1/4 " X 18 | 22,4 | 28 | 22,4 | 19 | |
J N - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | Z 3/8 " X 18 | 25 | 33.5 | 25 | 24 | |
J N - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | Z 1/2 " X 14 | 31.2 | 41.2 | 31.2 | 30 | |
J N - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | Z 3/4 " X 14 | 34,5 | 45.2 | 34,5 | 33 | |
JN - 16 | Z1 " X 11,5 | Z1 " X 11,5 | Z1 " X 11,5 | 41.1 | 54.5 | 41.1 | 41 | |
