Tuotetyypit: 5FW o rengaspintatiivisteputken liitososat
Toimialastandardit: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Kytkentä E F-tyyliin: ORFS UROS / POCKET-WELD TUBE
Muoto: kyynärpää, suora, tee, risti jne.
ORFS-liittimet Työpaineen luokitus: 3215 psi - 5800 psi, 216 bar - 400 bar.
Litteiden kasvojen Orfs o -rengaskokopaketti ja O-rengaspintatiivisteiden malli, jota myös voimme tarjota.
O renkaan pintatiivisteen ja o renkaan pintatiivisteen välinen ero
Varustemateriaali: Messinki; Hiiliteräs; Ruostumaton teräs
Sovellus: Maatalouskoneet, Autoprosessit, Kemikaalien siirto, Rakennuskoneet, Polttoaineen siirto, Hydrauliset, Valmistuslaitteet, Marine, Materiaalinkäsittely, Siirrettävät laitteet, Öljykentät, Pakkaukset, Kuljetus

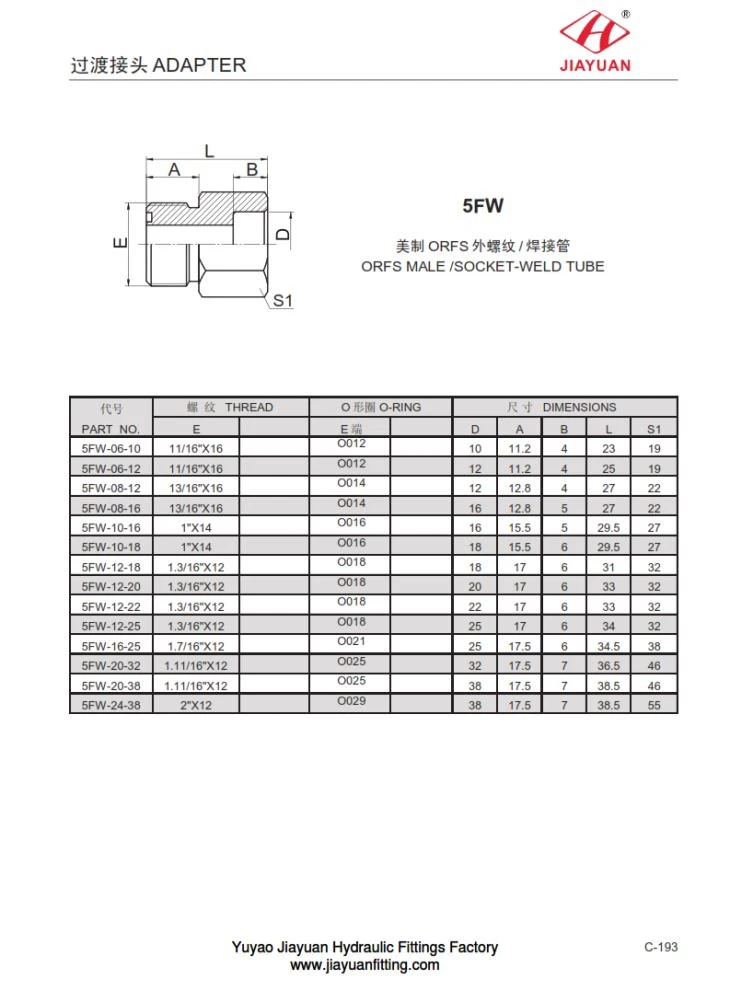

5FW ORFS UROS / POCKET-WELD TUBE Mitat Kokotaulukkokaavio seuraavasti:
PA RT NO . | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | E | D |
| B | L | S1 | |||
5 F L - 06-10 | 11/16 " X 16 | O 01 2 | 10 | 11.2 | 4 | 23 | 19 | ||
5 F L - 06 - 12 | 11/16 " X 16 | O 01 2 | 12 | 11.2 | 4 | 25 | 19 | ||
5 F W - 08 - 12 | 13/16 " X 16 | O 01 4 | 12 | 12.8 | 4 | 27 | 22 | ||
5 F L - 08-16 | 13/16 " X 16 | O 01 4 | 16 | 12.8 | 5 | 27 | 22 | ||
5 F W - 10-16 | 1 " X 14 | O 01 6 | 16 | 15,5 | 5 | 29.5 | 27 | ||
5 F W - 10-18 | 1 " X 14 | O 01 6 | 18 | 15,5 | 6 | 29.5 | 27 | ||
5 F L - 12-18 | 1,3 / 16 " X 12 | O 01 8 | 18 | 17 | 6 | 31 | 32 | ||
5 F L - 12 - 20 | 1,3 / 16 " X 12 | O 01 8 | 20 | 17 | 6 | 33 | 32 | ||
5 F L - 12 - 22 | 1,3 / 16 " X 12 | O 01 8 | 22 | 17 | 6 | 33 | 32 | ||
5 F L - 12-25 | 1,3 / 16 " X 12 | O 01 8 | 25 | 17 | 6 | 34 | 32 | ||
5 F L - 16-25 | 1,7 / 16 " X12 | O 02 1 | 25 | 17.5 | 6 | 34,5 | 38 | ||
5 F W - 20-32 | 1,11 / 16 " X 12 | O 02 5 | 32 | 17.5 | 7 | 36,5 | 46 | ||
5 F W - 20 - 38 | 1,11 / 16 " X 12 | O 02 5 | 38 | 17.5 | 7 | 38.5 | 46 | ||
5 F W - 24 - 38 | 2 " X 12 | O 02 9 | 38 | 17.5 | 7 | 38.5 | 55 | ||
