SAE Split Laipan hydrauliset tulpat ja korkit
Hydraulisia halkaistuja laippatulppia ja -korkkeja käytetään sae-laipan lohkoportissa ja laippapään sovittimissa. Siinä on koodi 61 ja koodi 62 laipan käyttöpainejärjestelmä. Tämäntyyppisiä SAE-laippavarusteita käytetään yleisimmin rakennuslaitemarkkinoilla.
Halkaistut laippaportin tulpat on suunniteltu paine- ja vuototestauskomponentteja varten, ja niitä käytetään pysyvästi, kun SAE-laippalohkon portti on tukittava täydellä järjestelmäpaineella. SAE-laippapistoke on ISO 6162- ja SAE J518 -standardien mukaista, mutta Caterpillar-tyyliset halkaistut laippatulpat ovat erilaisia.
hydraulisella laipan korkkisarjalla on kaksi tyyppiä: 1. on polyeteenikorkit, jotka suojaavat fsplit-laipan pään liittimen tai letkuliittimien kasvoja; 2 on laipan lukitustyökalusarja, se on suunniteltu ja valmistettu kevyestä alumiinista, joka suojaa hydraulijärjestelmiä laippapään liittimellä. Tarjoa vuotamaton ja ympäristöllinen puhtausakku, joka purkaa hydrauliset liitännät tiivistämällä yksinkertaisesti SAE-koodin 61 ja koodin 62 hydrauliset laipat.
Koodi 61 halkaistu laippapistoke
Koodi 62 halkaistu laippapistoke
Hydraulinen laippatulppa
OSA NRO. |
LAIPAN KOKO | Mitat | |||
d1(1) | d2 | L | Ⅰ | ||
4FL-08 (4FL-08) | 1/2" | 30.2 | 24 | 16 | 6.8 |
4FL-12 | 3/4" | 38.1 | 31.5 | 17 | 6.8 |
4FL-16 | 1" | 44.4 | 38 | 17 | 8 |
4FL-20 | 1.1/4" | 50.8 | 43 | 17 | 8 |
4FL-24 | 1.1/2" | 60.3 | 50 | 19 | 8 |
4FL-32 | 2" | 71.4 | 62 | 19 | 9.6 |
4FL-40 | 2.1/2" | 84.1 | 74 | 40 | 9.6 |
4FL-48 | 3" | 101.6 | 90 | 45 | 9.6 |
4FL-56 | 3.1/2" | 114.3 | 102 | 30 | 11.3 |
4FL-64 | 4" | 127 | 114 | 36 | 11.3 |
4FL-80 | 5" | 152.4 | 140 | 45 | 11.3 |
4FS-08-08 | 1/2" | 31.8 | 24 | 18 | 7.8 |
4FS-12 | 3/4" | 41.3 | 32 | 18 | 8.8 |
4FS-16 | 1" | 47.6 | 38 | 18 | 9.5 |
4FS-20 | 1.1/4" | 54 | 44 | 18 | 10.3 |
4FS-24 | 1.1/2" | 63.5 | 51 | 20 | 12.6 |
4FS-32 | 2" | 79.4 | 67 | 30 | 12.6 |

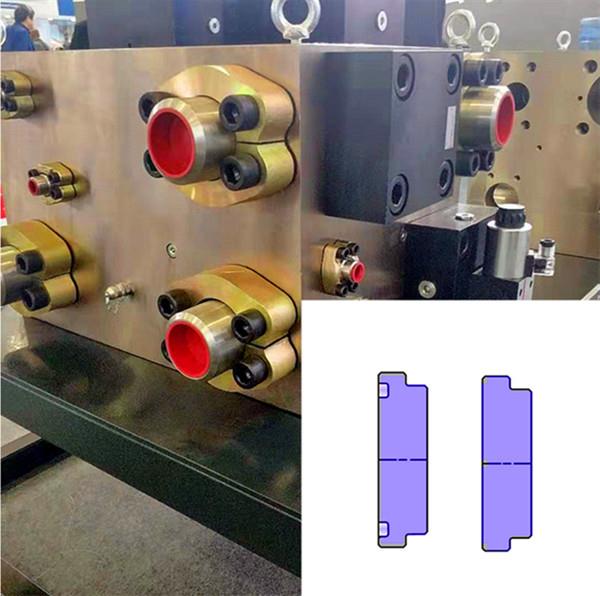

SAE-laippapistokkeen kokoonpanon käyttö seuraavasti
