Puolilaippakytkimet
Puolilaipat soittavat Saksalaisen yrityksen standardista SN 532, ovat samat kuin ISO 6162 ja SAE J518 halkaistut laipan puolikkaat. On olemassa SAE 3000 psi (koodi 61) ja SAE 6000 psi (koodi 62) puoli laippatyyppejä, jotka myös on kostattava SN 532 osa 1 ja SN 532 osa 2.
Laippatyyppisissä kytkinliitännöissä on 2 puolikärpästä, laippahitsatuilla SAE-laipat 3000 psi ja 6000 psi.
A-tyypin laipan kytkinliitäntä on putkesta SAE-porttiin: 2 puolikärpästä; laippahitsauskaula O-rengasuralla; O-rengas; Pultit.
Tyypin B laipan kytkinliitäntä on putkesta putkeen: 2 puolikärpästä; laippahitsauskaula O-rengasuralla; O-rengas; pultit ja mutterit; laippahitsauskaula ilman O-rengasuraa; kiinteä laippa.
Tyypin C laipan kytkinliitäntä yhdellä laippahitsauskaulalla: 2 puolikärpästä; laippahitsauskaula O-rengasuralla; O-rengas; pultit ja mutterit; kiinteä laippa.
Tyypin D laipan kytkinliitäntä sokkokoloaarilla: 2 puolikärpästä; laippahitsauskaula ilman O-rengasuraa; O-rengas; pultit ja mutterit; sokea kaulus, jossa O-rengasura.
Tyypin E laipan kytkinliitäntä sokkokoloaarilla: 2 puolikärpästä; O-rengas; pultit; sokea kaulus, jossa O-rengasura.
Tyypin F laippakytkintä, jossa sokkokolli: 2 puolikärpästä; O-rengas; ruuvit;

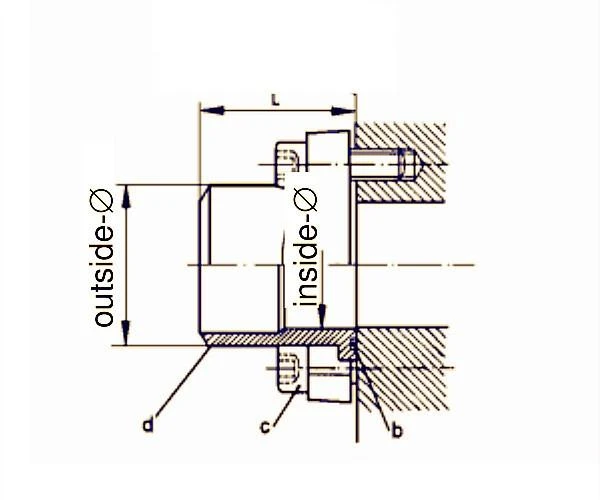

Puolikärpäset puristinmitat samat kuin FL/FS-halkaistut laippakiinnikkeet
Osa nro | Dn | Putken liitäntä | A | T | L | M | Pultti | Rengas | |
Ulkopuolella max | sisällä max | ||||||||
FCSN-12L | 3/4" | 30,0 | 20,0 | 22,3 | 47,6 | 70 | 32,2 | M10x30 | 24,99x3,53 |
FCSN-16L | 1" | 38,0 | 28,0 | 26,2 | 52,4 | 80 | 38,5 | M10x30 | 32,92x3,53 |
FCSN-20L | 1 1/4" | 42,4. | 33,0 | 30,2 | 58,7 | 90 | 43,7 | M10x35 | 37,69x3,53 |
FCSN-24L | 1 1/2" | 48,3 | 42,0 | 35,7 | 69,9 | 100 | 50,8 | M12 x 50 | 47,22 x 3,53 |
FCSN-32L | 2" | 60,3 | 52,0 | 42,9 | 77,8 | 120 | 62,8 | M12 x 50 | 56,74 x 3,53 |
