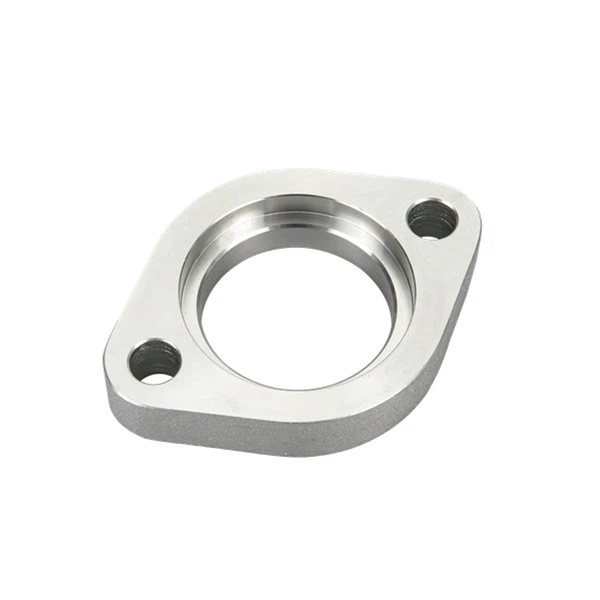

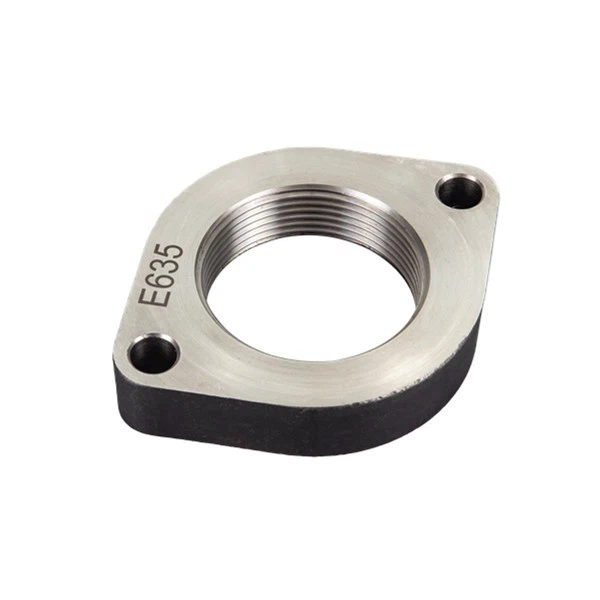

SAE-koodia 61 2-ruuvisia pulttilaippaliittimiä käytetään hydraulilaippapuristimina, vain matalalla käyttöpaineella, kuten SAE J518-1 (koodi 61) -liitännöillä, mutta se ei ole 4-ruuvinen SAE J518-1 -laippaliitäntä.
Koodin 61 laippapihdit, joita käytetään samoissa standardeissa SAE J518-1 -portin mitoissa, laipan pään mitoissa, ovat myös yhteensopivia ISO 6162-1 -porttien liitäntöjen ja laippojen kanssa.
SAE 2-ruuvilaippakiinnikkeiden liitosten materiaali
Laippakiinnittimien materiaali on hiiliterästä C45, ruostumatonta terästä 304, 316 tai 316L.
Kuusikulmaiset ruuvit tai hylsykantaruuvit, luokka 10.9 (vähintään)
Aluslevyt ovat standardin ISO 7089 tyypin A luokan 300HV mukaisia
O-rengastiivisteet ovat NBR (nitriili), kovuus 90 ± 5 IRHD
Ruostesuojaus
Kaikki hiiliteräslaipat on pinnoitettava tai päällystettävä sopivalla materiaalilla, joka kulkee 72 tunnin suolan läpi
suihkutesti ASTM B117 (ISO 9227) mukaisesti.
Paine- / lämpötilavaatimus
Painetesti: Räjähdystesti ja syklinen kestävyystesti on suoritettava ISO 19879 -standardin mukaisesti.
Lämpötilat: Hiiliteräksiset laippaliittimet, joita käytetään nesteen lämpötiloissa –40 ° C - 120 ° C; Ruostumattomasta teräksestä valmistetut laippapihdit, joita käytetään lämpötiloissa –60 ° C - ~ 50 ° C.
Koodin 61 2 pulttilaipan kiinnittimen mitat
Osanumero Selitys: FCO-xx (viivan numero)
Koodin 61 laippapidike käytettäväksi metristen ruuvien kanssa, hiiliteräs koko DN 32 (-20)
Soikea laippaliitäntä ilmakompressorille
FCA-xx (L7-koko) L7-koko eroaa SAE J518-2 -seeristä.
Osanumero | d4 | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | r2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |
Asennuspiirustus - laippakiinnike, laippapää, ruuvit, aluslaatta ja portti
Mitat, vääntömomentit ja paineet koodin 61 laippakiinnittimille
tyyppi 1 metrisellä ruuviluokalla 10.9.
tyyppi 2, tuumalla varustettu ritilä 8.
Ristipöydän laipan viivakoko - normaali laipan koko - DN-koko
SAE J518 koodi 61/62 Laipan viivan koko Nimellinen laipan koko Nimelliskoko DN mm
SAE J518 koodi 61/62 Laipan viivan koko | Nimellinen laipan koko sisään | Nimelliskoko DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
